آشنایی با انواع سیستم های اتصال قالب بندی

در فرآیند قالب بندی بتن اتصالات قالب ها یکی از مهم ترین بخش ها هستند که تاثیر زیادی بر کیفیت و دوام سازه دارند. هر نوع اتصال باید قادر باشد فشار بتن تازه را به درستی تحمل کرده و از بروز مشکلاتی مانند نشت دوغاب جلوگیری کند. انتخاب سیستم اتصال مناسب علاوه بر بهینه سازی عملکرد قالب ها می‌تواند به طور چشمگیری در کاهش هزینه ها و زمان اجرای پروژه تاثیرگذار باشد.

مراحل قالب بندی بتن تحت تاثیر نوع اتصال قالب ها قرار دارد و به همین دلیل آشنایی با انواع سیستم های اتصال قالب بندی به شما این امکان را می‌دهد که انتخاب مناسبی بر اساس نیاز و شرایط موجود داشته باشید.

انواع روش های اتصال قالب در ساخت و ساز

برای اینکه قالب ها به هنگام ساخت و ساز به درستی کنار هم قرار بگیرند و سازه‌ای مقاوم ساخته شود باید اتصالات محکم و دقیقی بین آن‌ها ایجاد شود. این اتصالات انواع مختلفی دارند و بر اساس نوع پروژه و نیاز فنی انتخاب می‌شوند.

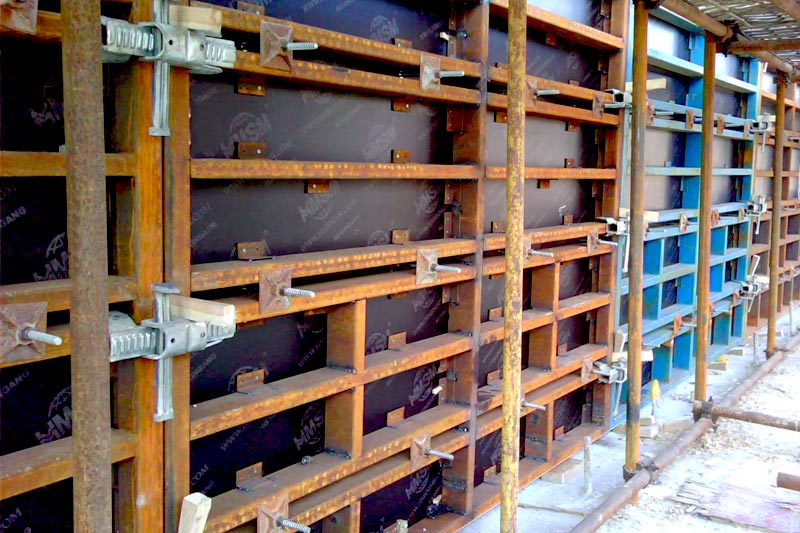

1- اتصال مکانیکی قالب ها

اتصال مکانیکی در قالب بندی بتن یکی از متداول ترین و در عین حال قابل اعتمادترین روش ها برای تثبیت و یکپارچگی سیستم قالب است. این نوع اتصال با تکیه بر قطعات فلزی مانند پیچ و مهره گیره های فلزی قفل های مکانیکی و بست های صنعتی طراحی می‌شود تا در برابر نیروهای وارده از بتن تازه عملکردی مقاوم و بدون تغییر شکل قالب ارائه دهد.

در پروژه هایی که حجم بتن ریزی بالا بوده و فشار هیدرواستاتیکی زیاد است مانند دیوارهای بلند ستون های حجیم یا مخازن بتنی استفاده از اتصال مکانیکی نه تنها یک انتخاب مهندسی بلکه یک الزام اجرایی محسوب می‌شود. این اتصالات به گونه‌ای طراحی می‌شوند که مانع از هرگونه جابجایی ناخواسته بازشدگی درزها و نشت دوغاب شوند و در عین حال امکان مونتاژ و دمونتاژ سریع را برای تیم اجرایی فراهم کنند.

البته گاهی قطعات بتنی ساخته شده با قالب بتن پس از ساخت هم به اتصال به یکدیگر احتیاج دارند که در این صورت نیز استفاده از اتصالات خاصی مورد نیاز است. برای مثال اتصال نیوجرسی های بتنی از طریق اتصالات مفصل نیوجرسی امکان پذیر خواهد شد. مزایا و معایب استفاده از مفصل نیوجرسی و سایر اتصالات هم می تواند تعیین کننده انتخاب بهترین نوع اتصال این سازه های پیش ساخته بتنی باشد.

2- اتصال جوشی

در این روش قالب ها از فلزات خاص و مقاوم ساخته می‌شوند که از طریق جوشکاری به یکدیگر متصل می‌گردند. این نوع اتصال در قالب های فلزی استفاده می‌شود و به دلیل ویژگی های خاص فلزات استحکام بالایی را برای سازه فراهم می‌آورد. قالب های جوشکاری شده برای پروژه های ساختمانی که با بارهای سنگین و فشارهای زیاد روبرو هستند بسیار انتخاب مناسبی هستند.

جوشکاری قالب ها علاوه بر افزایش دوام و پایداری سازه مانع از حرکت یا جابه‌جایی قالب‌ها در هنگام بتن ریزی می‌شود. این ویژگی ها باعث می‌شود که در پروژه های بزرگ و پیچیده این نوع اتصال به عنوان یکی از روش های مقرون به صرفه در نظر گرفته شود. همچنین این روش به دلیل افزایش کارایی و کاهش زمان های اجرایی در پروژه های طولانی مدت از نظر اقتصادی نیز بسیار منفعت دارد.

3- اتصال با چسب های صنعتی

در برخی پروژه های خاص مخصوصا زمانی که از قالب های سبکتر استفاده می‌شود از چسب های صنعتی برای اتصال قطعات قالب به یکدیگر استفاده می‌شود. این روش معمولا برای قالب های پلاستیکی یا مصالح سبکتری که مقاومت زیادی نیاز ندارند مناسب است. چسب های صنعتی به راحتی قطعات را به هم متصل می‌کنند و باعث می‌شوند که قالب ها در هنگام بتن ریزی ثابت بمانند. این روش علاوه بر سهولت در استفاده به خصوص برای پروژه هایی که نیاز به قالب بندی سریع و دقیق دارند انتخاب خوبی است.

4- اتصال با پین های فولادی

در برخی از قالب ها برای اتصال اجزای مختلف به یکدیگر از پین های فولادی استفاده می‌شود. این پین ها به راحتی با فشار وارد سوراخ های مخصوصی در قالب ها می‌شوند و اتصالی محکم و مقاوم ایجاد می‌کنند. این نوع اتصال به دلیل هزینه پایین و مقاومت بالا در برابر بارهای سنگین در بسیاری از پروژه های ساختمانی کاربرد دارد.

پین های فولادی نه تنها استحکام بالایی را فراهم می‌کنند بلکه به راحتی قابل نصب و جداسازی هستند که این ویژگی باعث صرفه جویی در زمان و هزینه در طول فرآیند اجرای پروژه می‌شود. این روش برای قالب های فلزی و دیگر نوع قالب ها که نیاز به اتصالات مقاوم دارند گزینه مناسب و اقتصادی محسوب می شود.

مقایسه سیستم های اتصال در قالب بندی

سیستم های اتصال قالب بندی به طور عمده در دو نوع اتصال جوشی و اتصال پیچ و مهره‌ای عرضه می‌شوند. هر کدام از این روش ها با توجه به شرایط خاص پروژه مزایای منحصر به فردی به همراه دارند که انتخاب آنها بستگی به نوع نیاز اجرایی پروژه دارد.

اتصال جوشی برای پروژه هایی که نیاز به استحکام بالا دارند انتخاب مناسبی است. در این روش قالب ها از طریق جوش به هم متصل می‌شوند که باعث ایجاد اتصالی بسیار محکم و پایدار می‌شود. این نوع اتصال در پروژه هایی با بارهای سنگین یا شرایط سخت محیطی بسیار کاربرد دارد. با این حال فرآیند جوشکاری زمان بر است و تغییر یا باز کردن قالب ها بعد از اتصال جوشی دشوار است. این ویژگی باعث می‌شود تا اتصال جوشی برای پروژه هایی که به انعطاف پذیری و تغییرات سریع نیاز دارند مناسب نباشد.

در مقابل اتصال پیچ و مهره‌ای به دلیل نصب سریع و قابلیت دمونتاژ برای پروژه های موقتی و نیازمند تغییرات سریع مناسب است. همچنین امکان استفاده مجدد از قالب ها در پروژه های بعدی وجود دارد که این ویژگی باعث کاهش هزینه ها می‌شود. اما از نظر استحکام اتصال پیچ و مهره‌ای ممکن است در مقایسه با جوش ضعیف تر باشد و نیاز به مراقبت بیشتری دارد تا از شل شدن پیچ ها جلوگیری شود. انتخاب سیستم اتصال بستگی به نیازهای خاص پروژه و شرایط اجرایی دارد.

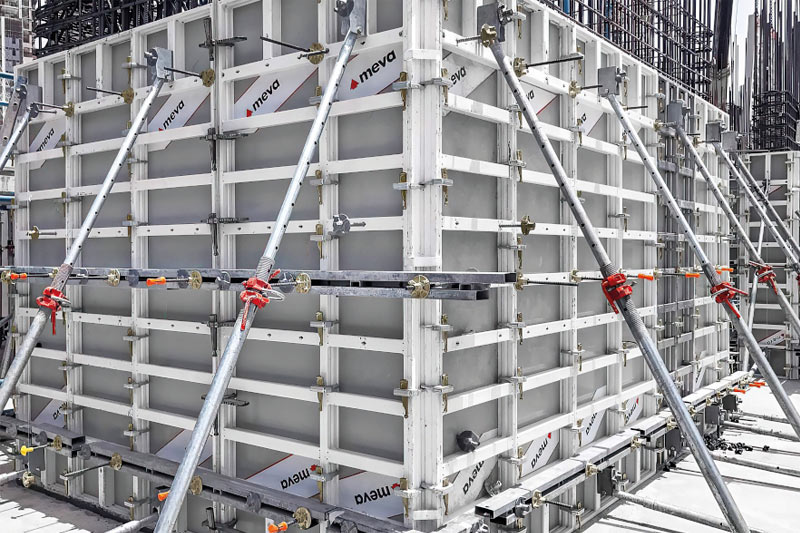

سیستم های اتصال مدولار قالب بندی

سیستم های مدولار قالب بندی در صنعت ساختمان سازی هستند که به دلیل طراحی خاص و قابلیت های متنوع در پروژه های پیچیده و بزرگ استفاده می‌شوند. این سیستم ها از قطعات پیش ساخته با ابعاد استاندارد ساخته شده‌اند که به راحتی به یکدیگر متصل می‌شوند. این ویژگی انعطاف پذیری بالایی برای تطبیق قالب ها با نیازهای خاص هر پروژه فراهم می‌کند و به مهندسان این امکان را می‌دهد تا به سرعت و با دقت بالا قالب های مختلف را تنظیم کنند.

یکی از اصلی ترین مزایای این سیستم ها نصب آسان و سریع آنها می باشد. به دلیل طراحی مدولار فرآیند نصب نیاز به ابزار پیچیده‌ای ندارد و زمان اجرایی پروژه به شدت کاهش می‌یابد. علاوه بر این استفاده از قطعات باکیفیت موجب افزایش دقت و کیفیت بتن در سازه ها می‌شود و این امر تاثیر زیادی در افزایش طول عمر سازه ها دارد.

این سیستم ها در پروژه های مختلف اعم از مسکونی و صنعتی کاربرد دارند و از آنجایی که ضایعات را کاهش داده و زمان ساخت را تسریع می‌کنند گزینه‌ای ایده آل برای پروژه های بزرگ و پیچیده به شمار می‌روند.

سیستم های اتصال جوشی و پیچ و مهره‌ای

اتصال جوشی غالبا در محیط کارخانه و تحت کنترل دقیق انجام می‌شود. در این سیستم قطعاتی مانند پشت بندها لبه‌ها و اتصالات عرضی با جوش به هم متصل می‌شوند تا ساختاری یکپارچه و مقاوم ایجاد شود. این یکپارچگی باعث می‌شود قالب در برابر فشارهای هیدرواستاتیکی بتن مقاومت بیشتری نشان دهد و از تغییر شکل های ناخواسته جلوگیری شود. با این حال عدم امکان باز و بست استفاده مجدد را محدود می‌کند و برای پروژه هایی با حجم بالا یا نیاز به جابه‌جایی مکرر چندان اقتصادی نیست.

در نقطه مقابل سیستم های پیچ و مهره‌ای با تاکید بر مدولار بودن و قابلیت مونتاژ و دمونتاژ سریع امکان استفاده چندباره و تطبیق پذیری بالا را فراهم می‌کنند. این نوع اتصال در قالب های پیش ساخته و قابل تنظیم که برای سطوح با ابعاد یا شکل های مختلف به کار می‌روند کاربرد زیادی دارد. هرچند سرعت نصب در این سیستم بیشتر است اما نیاز به بررسی منظم گشتاور اتصالات و کنترل کیفیت در طول اجرا دارد تا از شل شدن تدریجی اجزا جلوگیری شود.

انتخاب میان این دو سیستم صرفا موضوع ترجیح نیست بلکه باید بر اساس عواملی چون نوع پروژه چرخه عمر قالب الزامات اجرایی و هزینه‌های نگهداری سنجیده شود. یک انتخاب هوشمندانه توازن میان دوام انعطاف پذیری و صرفه جویی در منابع را به همراه دارد.

اتصالات قالب بندی یکی از بخش های مهم در فرآیند ساخت و ساز هستند که وظیفه دارند قالب ها را به طور محکم در جای خود ثابت نگه دارند. این اتصالات باید به گونه‌ای طراحی شوند که قادر به تحمل فشار بتن تازه باشند و از جابجایی یا باز شدن قالب ها جلوگیری کنند. با توجه به ویژگی های پروژه و نیازهای خاص آن از روش های مختلفی مانند پیچ و مهره پین های فولادی یا سیستم های مدولار برای اتصال قالب ها استفاده می‌شود. انتخاب روش اتصال مناسب تاثیر زیادی در سرعت اجرا و کیفیت نهایی کار دارد. به همین دلیل توجه به انتخاب دقیق اتصال برای جلوگیری از بروز مشکلات در حین کار بسیار مهم است.
