آموزش محیط اسمبلی در نرم افزار سالیدورک : راهنمای جامع و کاربردی

با سالیدورک می توانید از طراحی سه بعدی فراتر بروید و به دنیای شگفت انگیز اسمبلی وارد شوید. این ابزار قدرتمند به شما امکان می دهد قطعات مختلف را به شکل یک سیستم کامل مونتاژ کنید حرکات آن را بررسی کنید و اطمینان حاصل کنید که هر قطعه درست سر جای خودش قرار دارد. در ادامه با مراحل ترفندها و ابزارهای کلیدی محیط اسمبلی سالیدورک آشنا می شوید تا بتوانید پروژه های حرفه ای تری بسازید و از یادگیری مداوم لذت ببرید.

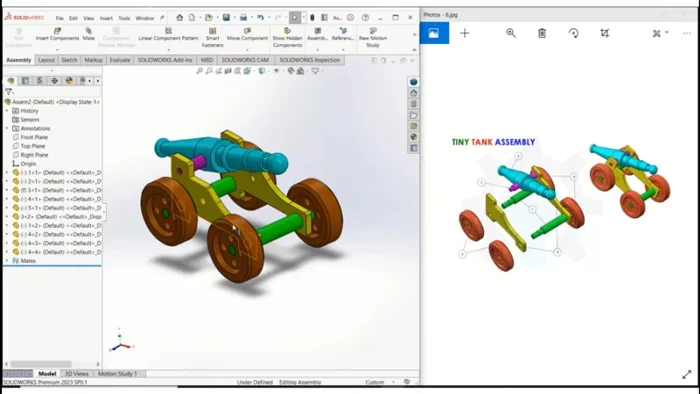

آشنایی با محیط اسمبلی در سالیدورک

محیط اسمبلی یکی از بخش های مهم سالیدورک است که به شما امکان می دهد قطعات مختلف را کنار هم قرار دهید. اسمبلی ها ترکیبی از قطعات تکی هستند که با انواع اتصالات (Mate) به هم متصل می شوند. با استفاده از این اتصالات می توانید روابط هندسی بین قطعات را تعیین کنید تا آنها به طور دقیق نسبت به یکدیگر حرکت کنند.

مراحل ساخت یک اسمبلی در سالیدورک

1. شروع اسمبلی جدید
   از منوی اصلی گزینه “New Assembly” را انتخاب کنید. این کار به شما امکان می دهد تا اولین قطعه یا قطعات مورد نظر را وارد کنید.
2. وارد کردن قطعات به اسمبلی
   با گزینه “Insert Components” قطعاتی که از قبل طراحی کرده اید را به محیط اسمبلی وارد کنید. هر قطعه به صورت شناور اضافه می شود که به شما امکان می دهد آن را جابجا کنید.
3. تعریف اتصالات (Mate)
   در این مرحله می توانید قطعات را به هم متصل کنید. اتصالات معمول شامل Coincident (موازی) Concentric (هم محور) و Distance (فاصله) هستند. برای این کار باید دو سطح یا لبه را انتخاب کرده و نوع اتصال را مشخص کنید.
4. استفاده از Mate های پیشرفته
   در پروژه های پیچیده ممکن است نیاز به اتصالات پیشرفته مانند Limit Mate (محدودسازی حرکت) یا Symmetric Mate (تقارن) داشته باشید. این اتصالات کنترل بیشتری بر حرکات قطعات می دهند.

ترفندهایی برای کار سریع تر و دقیق تر در اسمبلی

• استفاده از ابزار Mate Grouping
  گروه بندی اتصالات باعث می شود که مدیریت آنها راحت تر شود. این ویژگی به خصوص در پروژه هایی با اتصالات زیاد به شما کمک می کند که به سرعت اتصالات مورد نظر را پیدا و ویرایش کنید.
• کنترل چرخش و جابجایی با Degrees of Freedom (DoF)
  با استفاده از DoF می توانید میزان حرکت آزاد هر قطعه را مشاهده و تنظیم کنید. اگر قطعه ای به اشتباه حرکت می کند احتمالاً اتصالات به درستی تنظیم نشده است. نحوه تنظیمات اسمبلی را می توانید در بخش آموزش SOLIDWORKS مشاهده نمایید.
• استفاده از ابزارهای اندازه گیری
  در محیط اسمبلی ابزارهای مختلفی برای اندازه گیری فواصل و زوایای بین قطعات وجود دارد. این ابزارها برای بررسی نهایی و اطمینان از دقت مونتاژ مفید هستند.

جدول های کلیدی : انواع Mate و کاربردهای آنها

نوع Mate	توضیحات	کاربرد اصلی
Coincident	قرارگیری دو سطح به صورت موازی و تماسی	اتصال ساده بین دو قطعه
Concentric	هم محوری دو سطح دایره ای	اتصال محورهای سیلندر یا سوراخ
Distance	تنظیم فاصله ثابت بین دو سطح	فاصله گذاری دقیق
Limit Mate	محدودیت حرکتی برای ایجاد مرزهای حرکت	برای کنترل حرکت پیستون و شفت
Symmetric	ایجاد تقارن بین دو قطعه نسبت به یک محور	ساخت قطعات متقارن

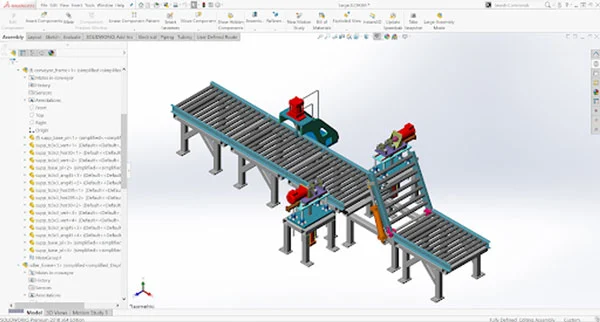

بهینه سازی اسمبلی برای پروژه های سنگین

1. استفاده از Sub-Assemblies
   در پروژه های پیچیده می توانید برخی از قطعات را به شکل زیرمجموعه (Sub-Assembly) در آورید تا مونتاژ کل پروژه ساده تر شود.
2. فعال سازی Lightweight Mode
   برای کاهش فشار بر سیستم در زمان کار با اسمبلی های بزرگ می توانید از حالت Lightweight استفاده کنید که فقط ویژگی های اصلی را بارگذاری می کند.
3. استفاده از SpeedPak
   SpeedPak یک ابزار کاربردی است که به شما اجازه می دهد فقط بخش های مورد نیاز اسمبلی را بارگذاری کنید این کار باعث افزایش سرعت پردازش در اسمبلی های حجیم می شود.

جدول مقایسه Sub-Assembly و SpeedPak

ویژگی	Sub-Assembly	SpeedPak
کاربرد اصلی	مدیریت و گروه بندی قطعات	افزایش سرعت پردازش
قابل ویرایش در اسمبلی	بله امکان تغییرات وجود دارد	خیر برای مشاهده و تعامل محدود است
کاهش مصرف حافظه	کمتر از SpeedPak	بالا مخصوص اسمبلی های سنگین

نکات کلیدی برای یادگیری و تمرین مستمر

1. تمرین مداوم در محیط اسمبلی
   مونتاژ قطعات کوچک و ساده و سپس ترکیب آنها با هم می تواند مهارت های شما را در اتصالات و مدیریت اسمبلی بهبود دهد.
2. به روز نگه داشتن دانش خود
   سالیدورک به طور مرتب به روزرسانی هایی ارائه می کند که امکانات جدیدی به محیط اسمبلی اضافه می کند. بنابراین همواره در جریان آخرین ویژگی ها و به روزرسانی ها باشید.
3. استفاده از ویدیوهای آموزشی و راهنماهای آنلاین
   منابع ویدئویی فراوانی برای یادگیری اسمبلی در سالیدورک وجود دارد. با دیدن این ویدیوها می توانید ترفندهای جدیدی یاد بگیرید و پروژه های خود را بهتر انجام دهید.

پرسش های متداول

۱. چطور می توان یک قطعه را بدون تاثیر بر سایر قطعات جابجا کرد؟
برای این کار قطعه را به حالت Flexible تغییر دهید. این ویژگی به شما اجازه می دهد قطعه را آزادانه حرکت دهید بدون اینکه به اتصالات موجود آسیب بزند.

۲. بهترین روش برای مدیریت اسمبلی های بزرگ چیست؟
استفاده از Sub-Assemblies و SpeedPak دو روش موثر برای مدیریت اسمبلی های پیچیده است که باعث بهبود کارایی و کاهش مصرف حافظه می شود.

۳. آیا سالیدورک امکان شبیه سازی حرکت اسمبلی را دارد؟
بله ابزار Motion Study به شما اجازه می دهد حرکات قطعات را شبیه سازی کرده و رفتار آنها را بررسی کنید.

جمع بندی

محیط اسمبلی سالیدورک به شما این امکان را می دهد تا قطعات مختلف را به شکلی دقیق و مهندسی کنار هم قرار دهید. با یادگیری اتصالات بهره گیری از ویژگی های پیشرفته و تمرین مداوم می توانید از امکانات این محیط به طور کامل بهره مند شوید و پروژه های حرفه ای و کاربردی بسازید.
