مدار خودنگهدار کنتاکتور چیست؟ آموزش سیم‌بندی مدار خودنگهدار

مدار خودنگهدار کنتاکتور، یک شگرد اساسی در برق صنعتی است که امکان پایداری عملکرد تجهیزات را با یک فرمان لحظه ای فراهم می کند. این مقاله به شما کمک می کند تا مفهوم، اجزا و روش سیم بندی این مدار حیاتی را به طور کامل بیاموزید.

مدار خودنگهدار کنتاکتور مداری است که با فشردن لحظه ای یک شستی (معمولاً استارت)، کنتاکتور را در حالت وصل نگه می دارد و تا زمان فشردن شستی دیگر (معمولاً استپ) یا قطع برق، این وضعیت پایدار می ماند.

• پایداری عملکرد با فرمان لحظه ای   • اجزای کلیدی: کنتاکتور، شستی استارت/استپ   • نقش حیاتی تیغه کمکی NO   • کاربرد گسترده در اتوماسیون صنعتی

⚙️ مدار خودنگهدار (Latching) چیست و چگونه کار می کند؟

مدار خودنگهدار، همان طور که از نامش پیداست، مداری است که توانایی حفظ وضعیت خود را پس از یک فرمان لحظه ای دارد. در کاربردهای صنعتی، این بدان معناست که با فشردن یک شستی (دکمه) استارت، کنتاکتور وصل شده و حتی پس از رها کردن شستی، در همان وضعیت باقی می ماند تا زمانی که یک شستی استپ فشرده شود یا تغذیه مدار قطع گردد. این ویژگی، امکان کنترل پایدار ماشین آلات را بدون نیاز به نگه داشتن مداوم دکمه فراهم می آورد و از این رو، در افزایش بهره وری و ایمنی سیستم ها نقش کلیدی ایفا می کند.

📘 تحلیل عملکرد کنتاکتور در مدار فرمان

کنتاکتور یک کلید الکترومکانیکی است که برای قطع و وصل کردن مدارهای قدرت (با جریان های بالا) از راه دور و با استفاده از مدارهای فرمان (با جریان های پایین) به کار می رود. اجزای اصلی یک کنتاکتور شامل بوبین (کویل)، هسته آهنی ثابت و متحرک، و کنتاکت ها (تیغه ها) می شود. هنگامی که بوبین کنتاکتور برق دار می شود، یک میدان مغناطیسی ایجاد کرده و هسته متحرک را به سمت هسته ثابت جذب می کند. این حرکت باعث تغییر وضعیت کنتاکت ها می شود: کنتاکت های باز (Normally Open – NO) بسته می شوند و کنتاکت های بسته (Normally Closed – NC) باز می شوند. در مدار فرمان، ما از این تغییر وضعیت کنتاکت های کمکی کنتاکتور برای کنترل بوبین خود کنتاکتور یا سایر تجهیزات استفاده می کنیم. این کنتاکت ها، که جریان های کمتری را تحمل می کنند، امکان ایجاد منطق های کنترلی پیچیده را فراهم می آورند و هسته اصلی مدارهای فرمان را تشکیل می دهند.

⚡ نقش تیغه های باز و بسته در ایجاد پایداری

برای ایجاد خاصیت خودنگهداری در یک مدار، استفاده از تیغه های کمکی کنتاکتور ضروری است. تیغه کمکی باز (NO) کنتاکتور، به صورت موازی با شستی استارت در مدار فرمان قرار می گیرد. زمانی که شستی استارت فشرده می شود، بوبین کنتاکتور برق دار شده و کنتاکتور وصل می شود. با وصل شدن کنتاکتور، تیغه کمکی NO آن نیز بسته می شود. حال، حتی اگر شستی استارت رها شود، مسیر جریان از طریق این تیغه کمکی بسته شده، تامین می شود و بوبین کنتاکتور همچنان برق دار باقی می ماند. این فرآیند، همان خاصیت خودنگهداری است. تیغه کمکی بسته (NC) نیز معمولاً به صورت سری با بوبین کنتاکتور و قبل از شستی استارت قرار می گیرد تا با فشردن شستی استپ، مدار تغذیه بوبین قطع شود و کنتاکتور از حالت وصل خارج گردد. این تعامل دقیق بین تیغه های NO و NC و بوبین کنتاکتور است که مدار خودنگهدار را به یک ابزار کنترلی قدرتمند و قابل اعتماد تبدیل می کند.

🛡️ چرا به مدار خودنگهدار نیاز داریم؟ (بررسی مزایا)

نیاز به مدار خودنگهدار در صنعت از جنبه های مختلفی ناشی می شود که مهمترین آن ها بهینه سازی کنترل، افزایش ایمنی، و پایداری عملکرد است. تصور کنید یک موتور الکتریکی بزرگ باید برای مدت طولانی کار کند. نگه داشتن مداوم یک دکمه برای روشن ماندن موتور نه تنها عملی نیست، بلکه باعث خستگی اپراتور و کاهش دقت می شود. مدار خودنگهدار این مشکل را حل می کند و با یک فرمان لحظه ای، کار را به کنتاکتور می سپارد. این مدار همچنین در مواردی که نیاز به جلوگیری از روشن شدن ناگهانی دستگاه پس از قطع و وصل برق داریم، نقش حیاتی ایفا می کند. به عنوان مثال، اگر در حین کار موتور، برق قطع شود و سپس مجدداً وصل گردد، مدار خودنگهدار از راه اندازی خودکار موتور جلوگیری می کند که این خود یک ویژگی ایمنی بسیار مهم است. مزایای این مدار شامل موارد زیر است:

• بهره وری بالا: اپراتور می تواند پس از راه اندازی، به سایر وظایف خود رسیدگی کند.
• افزایش ایمنی: جلوگیری از راه اندازی ناگهانی دستگاه ها پس از قطعی برق.
• سادگی کنترل: راه اندازی و توقف تجهیزات با یک فرمان لحظه ای.
• کاهش فرسودگی تجهیزات: حذف نیاز به نگه داشتن مداوم شستی ها.
• پایه و اساس اتوماسیون: ساختار اصلی برای پیاده سازی منطق های کنترلی پیچیده تر.

🔧 تجهیزات مورد نیاز برای سیم بندی مدار خودنگهدار

برای سیم بندی یک مدار خودنگهدار کنتاکتور، به چندین جزء اصلی نیاز داریم که هر کدام نقش مشخصی در عملکرد کلی مدار ایفا می کنند. انتخاب صحیح این تجهیزات، نه تنها کارایی مدار را تضمین می کند، بلکه بر ایمنی و طول عمر سیستم نیز تأثیرگذار است. در ادامه به معرفی این اجزا می پردازیم:

📘 معرفی کنتاکتور، شستی استارت و استپ، فیوز مینیاتوری

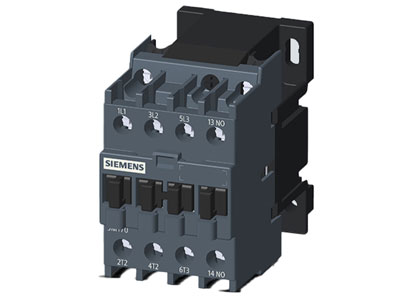

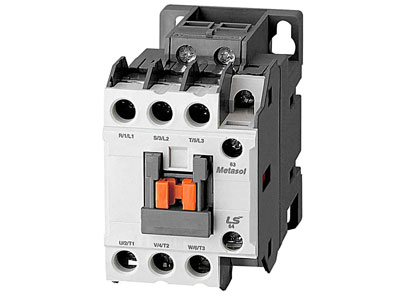

کنتاکتور:قلب اصلی مدار خودنگهدار است و وظیفه قطع و وصل جریان در مدار قدرت را بر عهده دارد. این تجهیز باید متناسب با نوع بار، جریان مصرفی و شرایط کاری انتخاب شود تا بتواند عملکرد مطمئنی در طول زمان داشته باشد. در پروژه های صنعتی، استفاده از برندهای معتبر مانند کنتاکتور زیمنس به دلیل کیفیت ساخت، دوام بالا و تنوع مدل ها، یکی از گزینه های مورد توجه متخصصان برق است. کنتاکتورها دارای بوبین با ولتاژهای مختلف (مانند ۲۲۰ ولت AC یا ۲۴ ولت DC)، کنتاکت های اصلی قدرت و تیغه های کمکی فرمان هستند که برای ایجاد مدار خودنگهدار به تیغه های NO و NC آن ها نیاز داریم.

شستی استارت (Push-button NO):یک دکمه فشاری است که در حالت عادی باز است و با فشردن، مسیر جریان را برای لحظه ای وصل می کند. این شستی برای راه اندازی اولیه مدار خودنگهدار به کار می رود.

شستی استپ (Push-button NC):یک دکمه فشاری است که در حالت عادی بسته است و با فشردن، مسیر جریان را برای لحظه ای قطع می کند. این شستی برای توقف مدار خودنگهدار و قطع کنتاکتور استفاده می شود.

فیوز مینیاتوری (MCB):یک وسیله حفاظتی است که مدار را در برابر جریان اضافه بار و اتصال کوتاه محافظت می کند. استفاده از فیوز در هر دو مدار قدرت و فرمان برای ایمنی ضروری است.

🔌 نقشه و مراحل سیم بندی مدار خودنگهدار (آموزش عملی)

سیم بندی مدار خودنگهدار کنتاکتور یک فرآیند گام به گام است که نیاز به دقت و رعایت اصول ایمنی دارد. در این بخش، به صورت عملی و مرحله به مرحله، نحوه سیم بندی این مدار را تشریح می کنیم. قبل از هر اقدامی، اطمینان حاصل کنید که منبع تغذیه کاملاً قطع است و از ابزارهای مناسب و عایق بندی شده استفاده می کنید.

📘 گام اول: سیم بندی مدار قدرت

مدار قدرت، مسئول تامین جریان اصلی برای بار (مثلاً یک موتور) است. سیم بندی مدار قدرت به شرح زیر است:

• ابتدا، فازها (L1, L2, L3) را از طریق یک فیوز مینیاتوری سه فاز به ورودی کنتاکتور (ترمینال های 1/L1, 3/L2, 5/L3) وصل کنید.
• سپس، خروجی کنتاکتور (ترمینال های 2/T1, 4/T2, 6/T3) را به بار مورد نظر (مثلاً الکتروموتور) متصل کنید.
• در صورت نیاز به حفاظت بیشتر، می توانید یک رله اضافه بار (بیمتال) را بین خروجی کنتاکتور و ورودی موتور قرار دهید.

⚡ گام دوم: سیم بندی مدار فرمان

مدار فرمان، وظیفه کنترل بوبین کنتاکتور را بر عهده دارد و معمولاً با ولتاژ پایین تری (مثلاً ۲۲۰ ولت تک فاز) کار می کند. مراحل سیم بندی به شرح زیر است:

• یک فاز (مثلاً فاز R) را از طریق یک فیوز مینیاتوری تک فاز به مدار فرمان وارد کنید.
• از خروجی فیوز، سیم را به یک سر شستی استپ (NC) وصل کنید.
• از سر دیگر شستی استپ، سیم را به یک سر شستی استارت (NO) وصل کنید.
• از سر دیگر شستی استارت، سیم را به یکی از ترمینال های بوبین کنتاکتور (معمولاً A1) متصل کنید.
• ترمینال دیگر بوبین کنتاکتور (A2) را به نول وصل کنید.

📘 گام سوم: اتصال تیغه کمکی (NO) برای خودنگهدار کردن

این گام، کلید اصلی ایجاد خاصیت خودنگهداری است:

• یک تیغه کمکی باز (NO) از کنتاکتور را پیدا کنید (معمولاً با شماره های ۱۳ و ۱۴ مشخص می شود).
• یک سر این تیغه کمکی (مثلاً ۱۳) را به نقطه ای بعد از شستی استپ و قبل از شستی استارت وصل کنید (یعنی به همان سیمی که از شستی استپ به شستی استارت می رود).
• سر دیگر تیغه کمکی (مثلاً ۱۴) را به نقطه ای بعد از شستی استارت و قبل از بوبین کنتاکتور (یعنی به همان سیمی که از شستی استارت به A1 می رود) وصل کنید.

🔑 نقش حیاتی تیغه کمکی در مدار خودنگهدار

همان طور که در مراحل سیم بندی اشاره شد، تیغه کمکی کنتاکتور، به ویژه تیغه NO (Normally Open)، نقش محوری و حیاتی در ایجاد خاصیت خودنگهداری دارد. بدون این تیغه، مدار خودنگهدار معنایی نخواهد داشت. این تیغه در واقع یک مسیر جایگزین برای تامین جریان بوبین کنتاکتور پس از رها شدن شستی استارت ایجاد می کند. تصور کنید شستی استارت را فشار می دهید؛ جریان از طریق شستی عبور کرده و بوبین کنتاکتور را فعال می کند. در همان لحظه که بوبین فعال می شود، تیغه کمکی NO نیز بسته می شود. حال، وقتی انگشت خود را از روی شستی استارت برمی دارید، مسیر جریان از طریق شستی قطع می شود، اما چون تیغه کمکی NO بسته شده است، جریان از طریق این تیغه جدید به بوبین می رسد و کنتاکتور در حالت وصل باقی می ماند. این فرآیند به این معناست که کنتاکتور خودش را نگه می دارد و نیازی به نگه داشتن مداوم شستی استارت نیست. این مکانیسم ساده اما قدرتمند، اساس کنترل بسیاری از ماشین آلات صنعتی است و درک صحیح آن برای هر تکنسین برق ضروری است.

⚖️ مقایسه مدار خودنگهدار رله ای با منطق PLC

در حالی که مدار خودنگهدار کنتاکتور یک روش سنتی و بسیار کاربردی برای کنترل است، با پیشرفت فناوری، سیستم های کنترل قابل برنامه ریزی (PLC) نیز به طور گسترده ای در صنعت مورد استفاده قرار می گیرند. درک تفاوت ها و شباهت های این دو رویکرد، به انتخاب بهترین راه حل برای هر کاربرد کمک می کند.

🚨 نکات ایمنی و عیب یابی مدارات خودنگهدار

ایمنی در برق صنعتی حرف اول را می زند. رعایت نکات ایمنی نه تنها از جان افراد محافظت می کند، بلکه از آسیب دیدن تجهیزات نیز جلوگیری به عمل می آورد. همچنین، توانایی عیب یابی سریع و دقیق، یک مهارت کلیدی برای هر تکنسین است.

حدود ۷۰٪ از حوادث برق صنعتی ناشی از عدم رعایت پروتکل های ایمنی و عدم دانش کافی در سیم بندی است. آموزش صحیح و مستمر، کلید کاهش این آمار است.

❓ سوالات متداول

❓ چرا کنتاکتور پس از رها کردن شستی استارت بلافاصله قطع می شود؟

این مشکل معمولاً به دلیل عدم اتصال صحیح یا خرابی تیغه کمکی باز (NO) کنتاکتور است. تیغه کمکی NO باید به صورت موازی با شستی استارت در مدار فرمان سیم بندی شود تا پس از فعال شدن کنتاکتور، مسیر جریان را برای بوبین پایدار نگه دارد.

❓ تفاوت اصلی تیغه قدرت و تیغه کمکی در کنتاکتور چیست؟

تیغه های قدرت (اصلی) برای قطع و وصل جریان های بالا در مدار قدرت (مثلاً تغذیه موتور) استفاده می شوند، در حالی که تیغه های کمکی (فرمان) برای جریان های پایین تر در مدار فرمان و ایجاد منطق های کنترلی (مانند خودنگهداری یا اینترلاک) به کار می روند.

❓ آیا می توان از یک کنتاکتور برای چندین مدار خودنگهدار استفاده کرد؟

خیر، یک کنتاکتور تنها می تواند یک بوبین داشته باشد که وضعیت تیغه های آن را کنترل می کند. برای هر مدار خودنگهدار مجزا که یک بار خاص را کنترل می کند، به یک کنتاکتور مستقل نیاز است. البته می توان از تیغه های کمکی یک کنتاکتور برای کنترل بوبین کنتاکتورهای دیگر استفاده کرد.

❓ در صورت خرابی تیغه کمکی چه جایگزینی برای مدار وجود دارد؟

در صورت خرابی تیغه کمکی کنتاکتور، بهترین راه حل تعویض کنتاکتور یا افزودن یک بلوک تیغه کمکی خارجی به کنتاکتور است (اگر مدل کنتاکتور این امکان را داشته باشد). استفاده از رله کمکی مجزا نیز می تواند یک جایگزین موقت باشد، اما باید با دقت و با رعایت ظرفیت جریان انتخاب شود.

❓ چگونه می توان مدار خودنگهدار را به یک سیستم تایمری متصل کرد؟

برای اتصال مدار خودنگهدار به یک سیستم تایمری، می توانید خروجی تایمر را به صورت سری با بوبین کنتاکتور در مدار فرمان قرار دهید. به عنوان مثال، اگر تایمر از نوع تأخیر در وصل باشد، پس از فعال شدن تایمر، خروجی آن بوبین کنتاکتور را فعال کرده و مدار خودنگهدار را راه اندازی می کند.

📌 نتیجه گیری

مدار خودنگهدار کنتاکتور، با وجود سادگی در مفهوم، یکی از بنیادی ترین و پرکاربردترین مدارهای فرمان در صنعت برق است. این مدار، با فراهم آوردن امکان کنترل پایدار تجهیزات با یک فرمان لحظه ای، نه تنها به افزایش بهره وری کمک می کند، بلکه نقش حیاتی در حفظ ایمنی اپراتورها و ماشین آلات ایفا می کند. در این مقاله، ما به بررسی جامع این مدار، از معرفی اجزای مورد نیاز و تحلیل عملکرد کنتاکتور گرفته تا آموزش گام به گام سیم بندی و مقایسه آن با منطق PLC، پرداختیم. درک صحیح این مفاهیم و تسلط بر مهارت سیم بندی، شما را به یک تکنسین توانمند در حوزه اتوماسیون صنعتی تبدیل خواهد کرد. همواره به یاد داشته باشید که رعایت اصول ایمنی و استانداردهای فنی، ضامن عملکرد صحیح و پایدار سیستم های برقی است.
